Описание NORDBERG C802-P (7015)

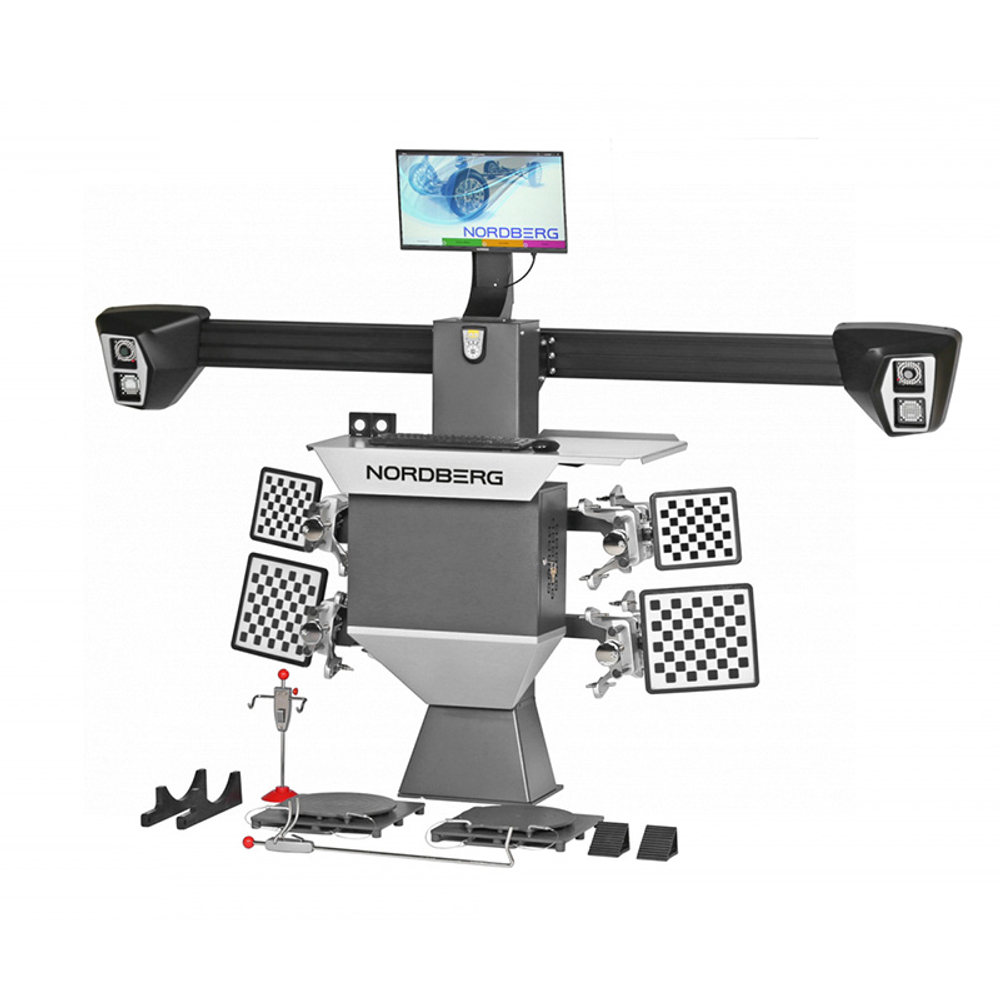

Стенд сход-развал с двумя камерами NORDBERG C802P 3D – быстрый, простой и надежный стенд с технологией 3D на ОС WINDOWS. Используется для измерения и регулировки углов установки колес, проверки правильности установки рулевого колеса, а также для диагностики ходовой части. Подходит для установки на яму.
Особенности
- База данных содержит данные более чем 40000 автомобилей.
- Постоянно обновляемое ПО + обновление базы самим пользователем.
- Компьютерная база и программное обеспечение позволяют производить корректировку данных в ручном режиме.
- Монитор и компьютер находятся в одном блоке с колонной и надежно зафиксированы. Благодаря этому вероятность повредить их меньше, в отличие от моделей сход-развала на тележке.

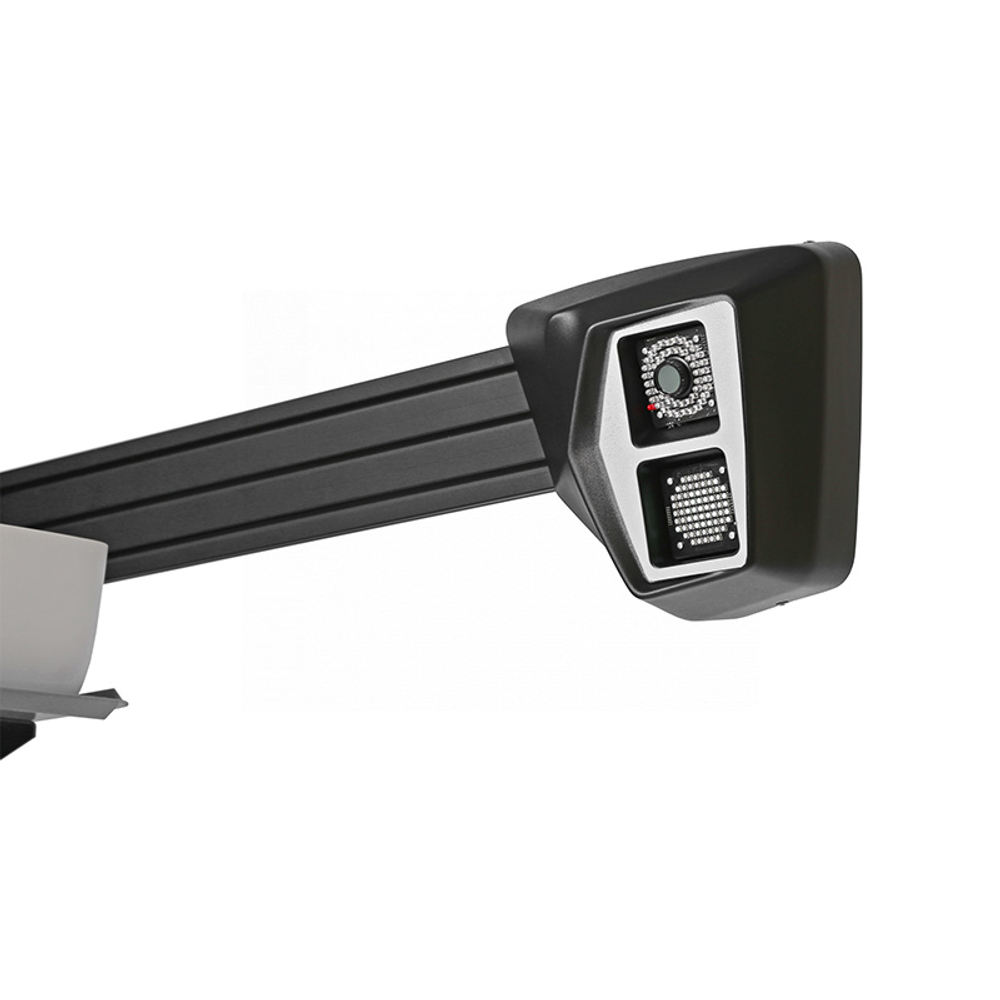

- Видеокамеры с разрешением 5 Мп и автоматическая подстройка под освещенность позволяет производить измерение с точностью 0,01°.
- Четыре 4-точечных колесных адаптера 12...24".
- Управление большинством функций посредством всего двух клавиш.
- Простой доступ в программе ко всем измеряемым параметрам.
- Измерения максимального угла поворота колес без электронных поворотных кругов.
- Графическое отображение на мониторе измеренных значений.
- Можно работать с автомобилями, для которых требуется ввод высоты посадки
- Выполнение процедуры компенсации биения дисков методом прокатки (с возможностью пропуска при необходимости).
- Предварительная калибровка камер на заводе для упрощения настройки при инсталляции.
- Возможность сохранения результатов проведенных регулировок и сведений по клиентам.
- Набор для крепления колесных адаптеров и мишеней к колонне для хранения.

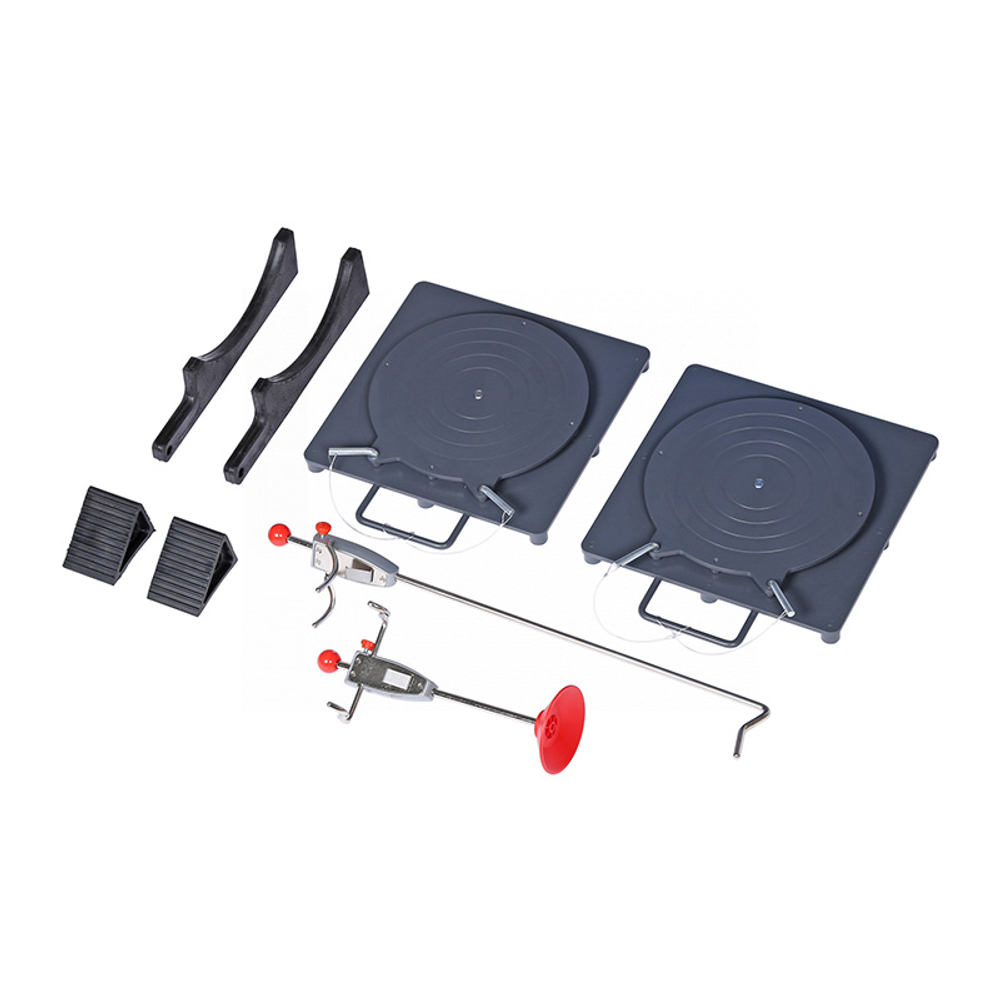

Комплектация
- 1. 3D-камеры

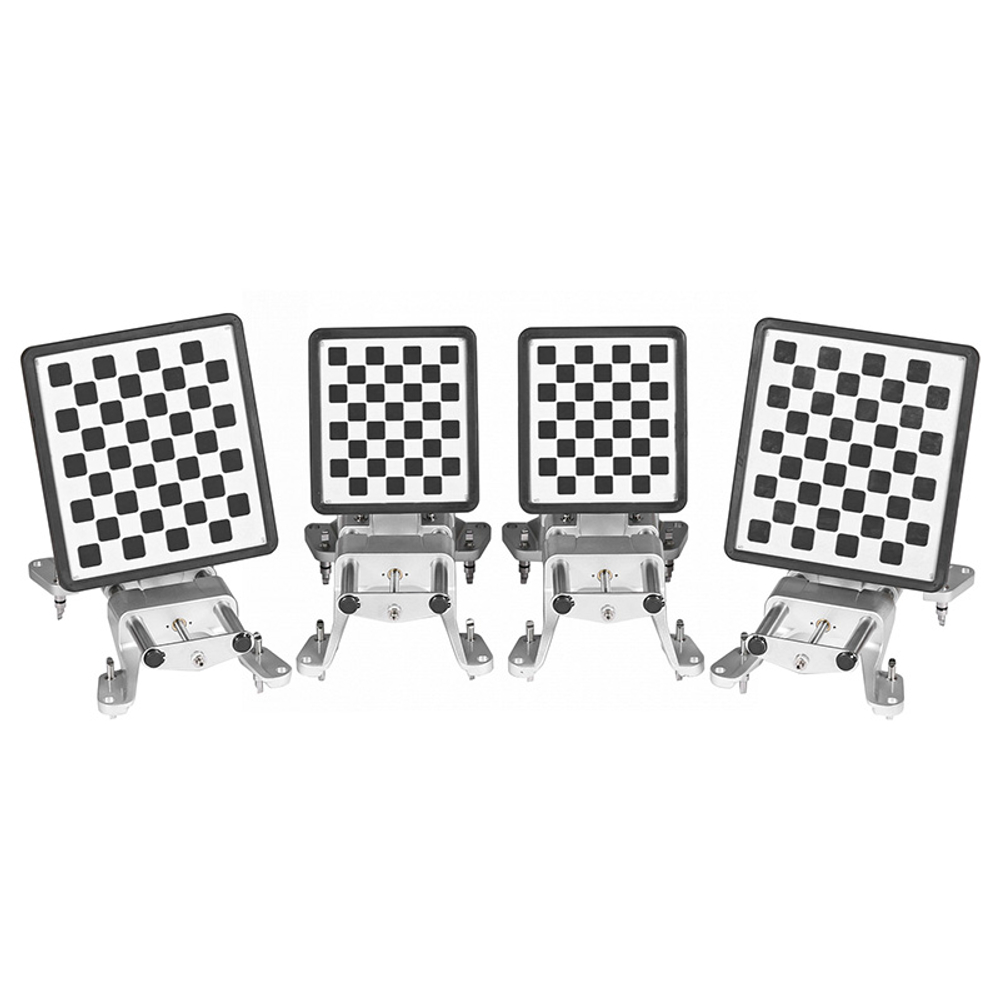

- 2. Зажимы от 12” до 24” (с переходником) с ударопрочными мишенями
- 3. Стойка управления с отсеком для ПК и удобным размещением клавиатуры на рабочем столе
- 4. ПО с базой данных
- 5. Поворотные круги (2 шт.) с подставками для выполнения компенсации с прокаткой
- 6. Фиксатор руля
- 7. Фиксатор педали тормоза
- 8. Кронштейны для крепления мишеней к колонне
- 9. Компьютер (ПК), монитор, клавиатура и мышь
- 10. Радиопульт
- 11. Инструкция по эксплуатации
Габариты
- балка + колонна 2870х650х370 мм
- прочие компоненты 1065х1065х780 мм
|
Наименование параметра |
Диапазон измерений |
Максимальная |
Средняя |
|
Углы установки передних колес |
|||
|
Углы развала колес |
±8º |
±3' |
±2' |
|
Угол суммарного схождения передних колес |
±5º |
±3' |
±2' |
|
Угол продольного наклона шкворня |
±19º |
±8' |
±5' |
|
Угол поперечного наклона шкворня |
±19º |
±8' |
±5' |
|
Максимальный угол поворота колес |
±45º |
±10' |
±5' |
|
Углы установки задних колес |
|||
|
Углы развала колес |
±8º |
±3' |
±2' |
|
Угол суммарного схождения колес задней оси |
±5º |
±3' |
±2' |
|
Углы индивидуального схождения колес задней оси |
±2,5º |
±3' |
±2' |
|
Углы симметрии |
|||
|
Угол смещения передней оси |
±2,5º |
±3' |
±2' |
|
Угол смещения задней оси |
±2,5º |
±3' |
±2' |
|
Угол движения |
±2,5º |
±3' |
±2' |
|
Угол отклонения геометрии оси |
±2,5º |
±3' |
±2' |
Технические характеристики
| Напряжение, В | 220 |
| Тип стенда | 3D |
| Диапазон крепления колесного адаптера (захвата), дюйм | 12-24 |
| Рабочая температура, °С | от +10 до +35 |
| Потребляемая мощность, Вт | 350 |
| Количество камер, шт | 2 |
| Разрешающая способность при измерениях, ° | 0.01 |
| Монитор | 22" |
| Исполнение | для ям |
| Крепление | напольный |
| Общий вес, кг | 254 |
